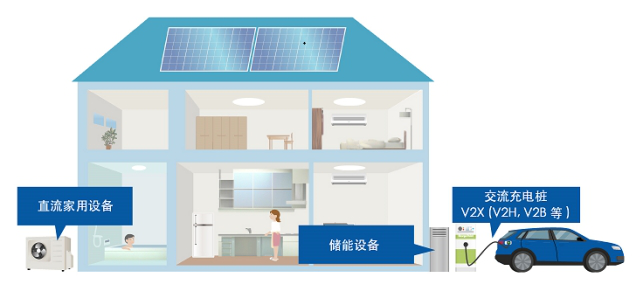

近年来，为了实现“碳中和”以及应对自然灾害等紧急状况的专用蓄电系统需求日益增多，通过太阳能发电系统发电供给家庭用电为目的的家用蓄电池产品也在逐渐实现高容量化。而另一方面，在实现高容量化的过程中正面临着产品安全性和元器件小型化的难题。
欧姆龙进一步提高多年以来所积累的安全且切实的通电/断电技术，并开发了高容量的家用蓄电系统专用高电压直流继电器“G9KB”。通过电弧阻断技术*1和本次与产业机构合作的三维电弧模拟新技术*2，实现了由1台继电器即可完成蓄电系统充电、以及放电时所生直流电流的开/关控制和安全阻断的性能。三维电弧模拟技术*2可分析高电压直流电流的安全阻断过程，并确立将分析结果反映于元件结构设计中的手法。我们希望通过这种技术开发的可实现小型且切实、安全地阻断直流电流的高电压直流继电器，为实现客户产品的小型化、轻量化做贡献。
今后，欧姆龙将会继续研发并向全球提供以设备&模块为核心的解决方案，通过向顾客提供产品和服务，为实现零碳社会的目标做贡献
“G9KB”主要特性
①通过直流高容量继电器支持直流电源应用程序
● 具备DC600V/50A通断性能，支持开关大型直流负载的设备或应用。
● 已取得获取太阳能发电系统或蓄电系统专用元件所需的安全标准(UL60947-4-1、EN61810-10)。（为简化客户产品的安全标准申请手续做贡献）。
②为客户产品的省空间化和节能化做贡献

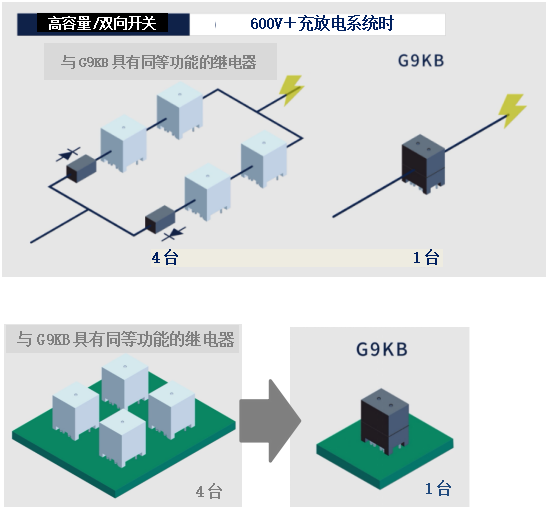

● 在高电压600V的系统上，可通过1台继电器实现充放电时直流电流的开关控制和安全阻断。
● 与具备同等性能的单向继电器相比，电路板所占面积削减了约75%*2。
● 与具备同等性能的单向继电器相比，线圈消耗功率削减了约60%*3。
③通过技术组合，同时实现高度安全性和小型化

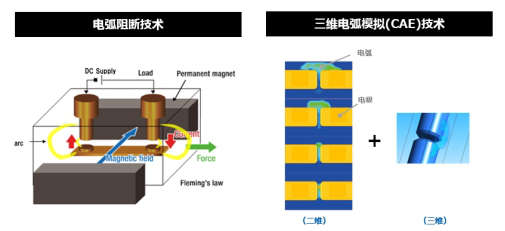

● 通过在接点附近配置永久磁铁的磁场延长直流电流阻断时在继电器接点间产生的放电电弧长度*4的 电弧阻断技术*1，可切实且安全地阻断高容量直流电流。
● 通过与产业机构合作的三维电弧模拟技术*2，提高设计、技术检验的速度和质量。通过电弧现象的可视化，实现继电器内部电弧阻断过程的效率化及元件主体的小型化。
“G9KB”主要规格
|
|
G9KB |
|
接点结构 |
1a |
|
接点间隙 |
>3.6mm |
|
接触电阻 |
≦5mΩ *5 |
|
额定值 |
DC600V/50A(阻性负载) |
|
电力寿命 |
额定负载： +/- 2,000次(开关频率为 1秒ON-9秒OFF 85℃ |
|
主接点极性 |
无 |
|
机械寿命 |
1,000,000次(开关频率为10,800次/h) |
|
线圈电压 |
12VDC / 24VDC（保持电压：45～60%） |
|
线圈消耗功率 |
约 2.8W(保持电压45%时：0.57W） |
|
使用环境温度 |
－40℃ ～ ＋85℃ |
|
尺寸 |
L 50.5 x W 37.0 x H 50.5 mm |
|
端子形状 |
PCB |
|
结构 |
助焊剂密封型 |
|
安全标准 |
UL60947-4-1, EN61810-10, CQC |
