B5W-LB系列传感器是如何安装的?

来源: 时间:2024-01-26 16:55:24 浏览次数:

欧姆龙限定反射型传感器B5W-LB系列按照信号输出方式可以分为数字信号输出和模拟信号输出两种,其中数字信号输出的传感器可通过24V电源直接连接PLC等,便于使用。而模拟信号输出的传感器可直接连接到微控制器的A/D输入端子,适用于需要调整阙值的检测。以下是B5W-LB系列限定反射型传感器的安装方法和注意事项。
将欧姆龙B5W-LB系列传感器立体水平放置后,可以在XY的两个方向上安装。安装螺丝请使用M3螺丝钉、弹簧垫圈、平垫圈以0.54N·m的紧固扭矩进行安装。

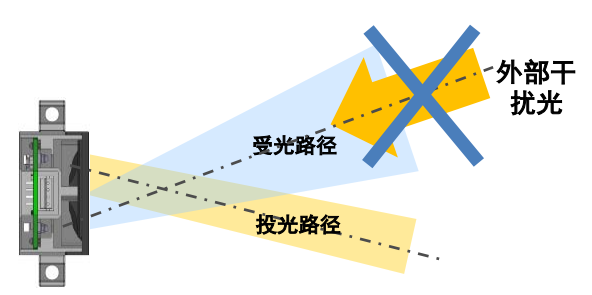

B5W-LB系列传感器实施了外部干扰光对策,但一般比较通过设备的结构设计放置外部干扰光进入。因应用原因需使传感器的投受光部暴露在设备外部时,为避免外部干扰光从受光路径方向进入, 需要考虑传感器的安装方向,并进行充分的评估。


处于防尘、防水灯目的在传感器前面安装透明盖板时,请务必紧贴传感器的投受光面进行安装。此时,根据板厚,透明板的内、外表面的反射光会进入传感器,需要使用实际设备进行确认。特别是超小型产品检测距离短、数字信号输出无法调整阙值,需要对安装偏差、个体差异、设备使用过程中的透明盖板伤痕和水滴、灰尘等的影响进行充分评估。

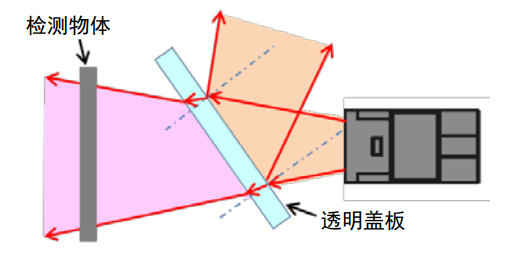

不得不离开传感器安装透明盖板的情况下,请研讨以下措施。参阅鼠标的倾斜特性图,按一定角度进行安装,以消除透明板内、外表面反射光的影响。但是,该对策可能会因透明盖板的伤痕和水滴、脏污、灰尘附着等而产生浸反射光导致始终为入光状态。需要使用模拟信号输出,在设备使用过程中可能出现的比较糟糕状态下确认上述浸反射光的输出电压,从而设定比较适合的阙值。


接线时,数字信号输出备有接线所需的带导线接插件EE-5002 1M。模拟信号输出无法使用。关于脉冲驱动的光传感器,设计时基本上请控制在2m以内。超过这一长度时,请采用在2m以内的位置接入10uF以上电容器(铝电解电容器等)的接线。
