磁保持继电器分为两层，上层为电磁系统，下层为接触系统，电磁系统采用扁平直动式磁保持磁路系统，其包括磁铁、线圈、衔铁、铁芯、安装板，磁铁设于安装板中央，磁铁两侧安装有线圈，线圈上方设有U形铁芯，衔铁处于铁芯之间相互配合形成环形结构，进而可以由磁场控制工作。
磁保持继电器的常闭或常开状态完全是依赖磁钢的作用，其开关状态的转换是靠一定宽度的脉冲电信号触发而完成的.线圈通电时，接点处于on或者off状态，即使切断线圈电压仍能保持该状态的功能。该安装板的两端位于铁芯U形底的旁边还安装有纯铁板，防外磁场干扰的作用。所以在欧姆龙继电器选型的时候我们要清楚它的结构。

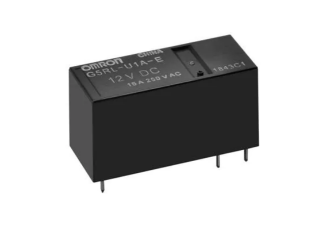

磁保持继电器g5rl-u/-k系列,是一款小型,容量高达16a的闭锁型继电器;其线圈与接点间的绝缘沿面距离8mm,耐冲击电压高达10kv,高绝缘,可高环境温度可达85摄氏度;
磁保持继电器的优点
1、体积小，PCB式安装，大功率
2、仅需脉冲激励，可以单、双线圈工作
3、安全可靠，寿命长
4、功耗低，负载能力强
5、tv-8额定规格，高环境高度可达85，耐冲击电压高达10kv,高绝缘，线圈与接点间的绝缘沿面距离8mm
本产品的应用范围是磁保持，品牌是Omron/欧姆龙，符合：UL/CSA认证，适用于安防智能插座，IO工控板等应用场合；
