形状 接点结构 端子种类 负载电压(最大)* 连续负载电流
(最大)*型号 最小包装单位 每管装数量 每卷带装数量 特殊

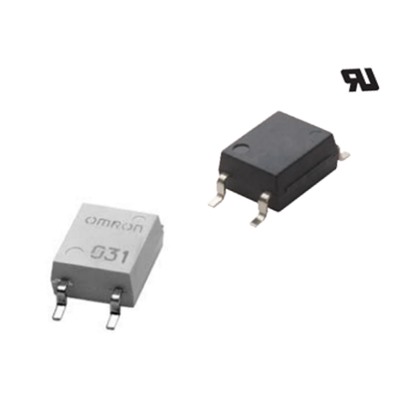

SOP 4针1a (SPST-NO) 表面安装端子 60V 700mA G3VM-61VY3 125个 --- G3VM-61VY3(TR) --- 3000个 G3VM-61VY3(TR05) --- 500个 * 连续负载电流（最大）、负载电压（最大） ： 表示峰值AC、DC。 注: 请购带状包装（表面安装端子型） 时， 请在型号末位加上(TR)或(TR05)。 - 绝对最大额定值(Ta=25℃)
项目 符号 额定值 单位 条件 输入侧 LED正向电流 IF 30 mA 直流正向电流降低比率 △IF/℃ -0.3 mA/℃ Ta≥25℃ LED反向电压 VR 6 V 粘合部位温度 TJ 125 ºC 输出侧 负载电压（峰值AC/DC） VOFF 60 V 连续负载电流（峰值AC/DC） IO 700 mA 导通电流降低比率 △IO/℃ −7.0 mA/℃ Ta≥25℃ 脉冲导通电流 IOP 2100 mA t=100ms、Duty=1/10 粘合部位温度 TJ 125 ºC 输入输出间耐电压* VI-O 3,750 Vrms AC持续1分钟 使用环境温度 Ta -40～+110 ºC 无结冰、无结露 保存温度 Tstg -55～+125 ºC 无结冰、无结露 焊接温度条件 — 260 ºC 10s * 测量输入输出间的耐电压时， 分别对LED针脚、受光侧针脚统一地施加电压。 重量：0.1g
表面安装端子
重量：0.1g 注: 标记内容与实际商品有所不同。 实际焊盘尺寸
(推荐值, 顶视图)
端子配置/内部接线图
(顶视图)
SOP (小型包装)
SOP 4针
注: 1. 标记内容与实际商品有所不同。 注: 2. 产品的型号中没有标明"G3VM"。 注: 3. 1引脚标记的对角侧留有冲压模具冲压出的印记。
