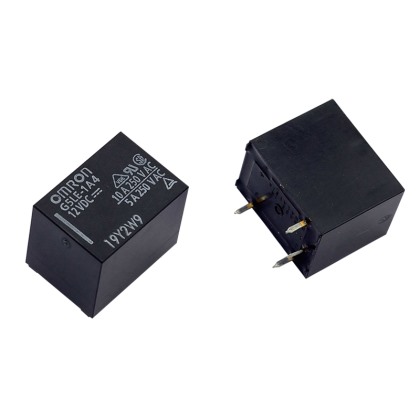

端子形状 防护构造 耐助焊剂型 塑料密封型 最小包装单位 分类 接点结构 型号 额定线圈电压 型号 额定线圈电压 印刷电路板用端子 标准 SPDT (1c) G5LE-1 DC5V G5LE-14 DC5V 100件/托盘 DC12V DC12V DC24V DC24V G5LE-1-CF DC5V G5LE-14-CF DC5V DC12V DC12V DC24V DC24V SPST-NO (1a) G5LE-1A DC5V G5LE-1A4 DC5V DC12V DC12V DC24V DC24V G5LE-1A-CF DC5V G5LE-1A4-CF DC5V DC12V DC12V DC24V DC24V 大容量 SPDT (1c) G5LE-1-E DC5V - DC12V DC24V SPST-NO (1a) G5LE-1A-E DC5V - DC12V DC24V 注: 订购时，请在型号后添加额定线圈电压。 示例: G5LE-1
但是，产品外壳和包装上的线圈电压注释将标记为□□ VDC - 额定值
种类 项目 负载标准型 大容量型 电阻负载 感性负载(cosφ=0.4) 电阻负载 接点类型 单 接点材质 银合金（无镉） 额定负载 AC120V 10A时; DC30V 8A时 AC120V 5A时; DC30V 4A时 AC250V 16A时(NO)
AC250V 12A时(NC)额定通电电流 10 A 16A (NO)/12A (NC) 最大开关电压 AC250 V, DC125 V (（采用UL/CSA标准时为DC30 V) AC250 V 最大开关电流 10 A 5 A 16A (NO)/12A (NC) G5LE-14 (-□) (SPDT 接点)
G5LE-1A4 (-□) (SPST-NO 接点)
*平均值端子排列/内部连接
(底视图)
PCB安装孔
(底视图)
公差: ±0.1 mm 除非另有规定
所有尺寸均采用毫米作单位。
若需将毫米转换为英寸，请乘以0.03937。若需将克转化为盎司，请乘以0.03527。
