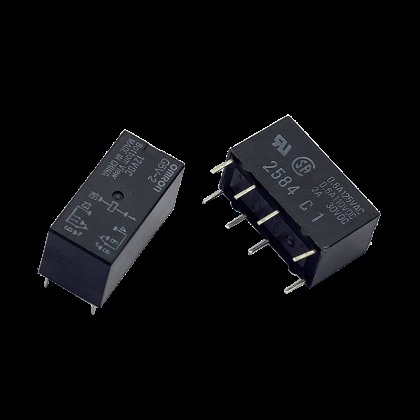

信号继电器G5V-2-H1 DC24V

所属类别：信号继电器

产品规格：

信号继电器G5V-2-H1 DC24V

所属类别：信号继电器

产品规格：

详细内容

G5V-2 微型继电器
通用型低成本、2极信号用继电器
通用的DIL端子排列。
宽范围接点切换领域10μA～2A。
塑料密封型，横杆双接点为标准。高耐环境性能且高可靠性。
线圈接点间、同极接点间都是FCC parts68标准。（1,500V、10×160μs）
耐高电压、线圈接点间AC1,000V，同极接点间AC750V。
取得UL/CSA认证。

■ 种类

	构造
分类	接点结构

塑料密封型

型号

线圈额定电压

最小包装单位

标准型

G5V-2

DC 3V

25个/杆装

DC 5V

DC 6V

DC 9V

DC 12V

DC 24V

DC 48V

超高灵
敏度型

G5V-2-H1

DC 5V

DC 12V

DC 24V

DC 48V

注.订购时，请注明线圈额定电压（V）。
例：G5V-2 DC3
此外，交付时的包装标记及标注的电压规格为□□VDC。

■ 额定值

操作线圈

	项目
分类	额定电压（V）

额定电流
(mA)

线圈电阻
(Ω)

动作电压
(V)

复位电压
(V)

最大允许电压
(V)

消耗功率
(mW)

标
准
型

166.7

75%以下

5%以上

120%
（at23℃）

约500

100

83.3

55.6

162

41.7

288

20.8

1,152

4,000

约580

超
高
灵
敏
度
型

166.7

5%以上

180%
（at23℃）

约150

12.5

960

8.33

2,880

约200

6.25

7,680

150%
（at23℃）

约300

注1.	额定电流、线圈电阻的值指的是线圈温度为+23℃时的值，公差±10%。
注2.	动作特性指的是线圈温度为+23℃时的值。
注3.	最大容许电压为继电器线圈能够施加的电压的最大值。

开关部(接点部)

	分类
项目	负载

标准型

超高灵敏型

阻性负载

接点接触结构

双横杆接点

接点材质

Au合金+Ag

额定负载

AC125V 0.5A、DC 30V 2A

AC125V 0.5A、DC 24V 1A

额定通电电流

接点电压的最大值

AC125V、DC125V

接点电流的最大值

■ 性能

项目	分类	标准型	超高灵敏度型
接触电阻＊1		50mΩ以下	100mΩ以下
动作时间		7ms以下
复位时间		3ms以下
绝缘电阻＊2		1,000MΩ以上（DC500V兆欧表）
耐压	线圈与接点间	AC1,000V 50/60Hz 1min
	同极接点间	AC750V 50/60Hz 1min	AC500V 50/60Hz 1min
	异极接点间	AC1,000V 50/60Hz 1min
振动	耐久	10～55～10Hz 单振幅0.75mm（双振幅1.5mm）
	误动作	10～55～10Hz 单振幅0.75mm（双振幅1.5mm）
冲击	耐久	1,000m/s²
	误动作	200m/s²	100m/s²
寿命	机械	1,500万次以上（开关频率36,000次/h）
	电气	10万次以上（开关频率1,800次/h）	AC10万次以上、DC30万次以上（开关频率1,800次/h）
故障率P水准（参考值＊3）		DC10mV 10μA
使用环境温度		-25～+65℃ （无结冰、无结露）	-25～+70℃ （无结冰、无结露）
使用环境湿度		5～85%RH
重量		约5g

注.	上述为初始值
*1.	测量条件：根据电压下降法，在DC1V 10mA的条件下。
*2.	测量条件：用DC500V兆欧表测量，位置与测量耐压时相同。
*3.	该值是开关频度120次/min时的值，接触电阻的故障判定值50Ω。
	该值根据开关频度、使用环境不同会有所变化，请事先确认实际使用条件后再使用。

● 长期连续通电的场合
继电器用于一直处于通电状态，但是不进行开关动作的回路时，由于线圈自身的发热会产生绝缘恶化、接点表面生成皮膜从而进一步加速接触不良。用于这类电路时，为了以防接触不良和线圈断线，请设计成安全电路。
● 关于继电器的场合
焊接实装后清洗时应避免急速冷却，请使用酒精类或水溶类清洗剂。同时，水温应在40℃以下。
