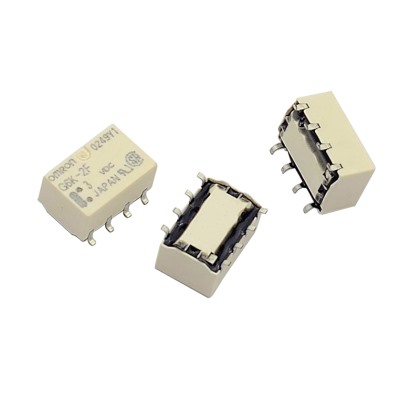

G6K-2F-DC3V

所属类别：信号继电器

产品规格：

G6K-2F-DC3V

所属类别：信号继电器

产品规格：

详细内容

G6K 表面安装继电器
实现较小级别的封装面积与高度低高度的表面安装继电器
高5.2mm×宽6.5mm×长10mm的超小型，对应高密度封装（G6K(U)-2F(-Y)型）。
实现高度为5.2mm的低高度，封装效率提高的承诺（G6K(U)-2F(-Y)型）。
约0.7g的超轻量型，对应更高速度的封装。
红外线照射效率较高的创新端子构造，IRS封装时端子温度容易上升，焊接性能良好。（表面安装端子型）
实现线圈接点间耐高压AC 1,500V、且耐冲击电压1.5kV 10×160μs（Fcc Part68标准）。
将线圈·接点端子间距离的佳化，还备有耐冲击电压达到2.5kV 2×10μs（Telcordia规格对应）的Y系列产品。
标准型取得UL/CSA规格、BSI(EN62368-1)认证。
备有端子间距2.54mm型产品可选。
支持接点通电电流2A。

●表面安装端子型标准型号

种类	构造	接点构成	型号	线圈额定电压(V)	最小包装单位
单稳型	塑料密封型	DPDT (2c)	G6K-2F	DC 3	50 个/杆装 (900 个/卷)
				DC 4.5
				DC 5
				DC 12
				DC 24
			高绝缘 G6K-2F-Y	DC 3
				DC 4.5
				DC 5
				DC 12
				DC 24
			G6K-2G	DC 3
				DC 4.5
				DC 5
				DC 12
				DC 24
			高绝缘 G6K-2G-Y	DC 3
				DC 4.5
				DC 5
				DC 12
				DC 24
1绕组闭锁型	塑料密封型	DPDT (2c)	高绝缘 G6KU-2F-Y	DC 3
				DC 4.5
				DC 5
				DC 12
				DC 24
			高绝缘 G6KU-2G-Y	DC 3
				DC 4.5
				DC 5
				DC 12
				DC 24

●印刷基板用端子型的标准型号

构造	种类	接点构成	型号	线圈额定电压(V)	最小包装单位
单稳型	塑料密封型	DPDT (2c)	G6K-2P	DC 3	50 个/根
				DC 4.5
				DC 5
				DC 12
				DC 24
			高绝缘 G6K-2P-Y	DC 3
				DC 4.5
				DC 5
				DC 12
				DC 24
1绕组闭锁型	塑料密封型	DPDT (2c)	高绝缘 G6KU-2P-Y	DC 3
				DC 4.5
				DC 5
				DC 12
				DC 24

注:	1.	订购时，请注明线圈额定电压（V）。
		示例: G6K-2F
		此外，交付时的包装标记及标注的电压规格为□□VDC。
	2.	订购带状包装（表面安装端子型）时，请在型号末尾加上-TR。继电器本体上并没有-TR标记。（型号末尾无TR标记时为杆状包装。）此外，带状包装的最小订货单位为2卷（最小包装单位900个×2卷=1,800个）。
	3.	表面安装端子型为防湿包装，印刷电路板用端子型为无防湿包装。

额定值
操作线圈/ 单稳型

项目额定电压（V）	额定电流 (mA)	线圈电阻 (Ω)	动作电压 (V)	复位电压 (V)	最大容许电压 (V)	消耗功率 (mW)
项目额定电压（V）	额定电流 (mA)	线圈电阻 (Ω)	额定定压%			消耗功率 (mW)
DC 3	33.0	91	80% 以下	10% 以上	150%	约 100
DC 4.5	23.2	194
DC 5	21.1	237
DC 12	9.1	1,315
DC 24	4.6	5,220

注:	1.	额定电流、线圈电阻为线圈温度+23℃时的值，公差±10%。
	2	动作特性为线圈温度+23℃时的值。
	3.	最大容许电压为继电器线圈能够施加的电压的最大值。

操作线圈/1绕组闭锁型(G6KU-2F-Y, G6KU-2G-Y, G6KU-2P-Y)

项目额定电压（V）	额定电流 (mA)	线圈电阻 (Ω)	置位电压 (V)	重置电压 (V)	最大容许电压 (V)	消耗功率 (mW)
项目额定电压（V）	额定电流 (mA)	线圈电阻 (Ω)	额定定压%			消耗功率 (mW)
DC 3	33.0	91	75%以下	75% 以下	150%	约 100
DC 4.5	23.2	194
DC 5	21.1	237
DC 12	9.1	1,315
DC 24	4.6	5,220

注:	1.	额定电流、线圈电阻为线圈温度+23℃时的值，公差±10%。
	2	动作特性为线圈温度+23℃时的值。
	3.	最大容许电压为继电器线圈能够施加的电压的最大值。

开关部（接点部）

项目	负载

电阻负载

接点接触结构

交叉式双接点

接点材质

银(金合金接点)

额定负载

0.3 A 125 VAC;
1 A 30 VDC

额定通电电流

接点电压的最大值

125 VAC, 60 VDC

接点电流的最大值

性能

种类
项目

单稳型

1绕组闭锁型

G6K-2F, G6K-2G, G6K-2P

G6K-2F-Y, G6K-2G-Y,G6K-2P-Y

G6KU-2F-Y, G6KU-2G-Y,G6KU-2P-Y

接触电阻 *1

100 mΩ 以下

动作（置位）时间

3 ms 以下

复位（重置）时间

3 ms 以下

最小置位、重置脉冲幅度

10 ms

绝缘电阻 *2

1,000 MΩ 以上 (500 VDC)

耐压

线圈与接点间

1,500 VAC, 50/60 Hz 1 min

异极接点间

1,000 VAC, 50/60 Hz 1 min

同极接点间

750 VAC, 50/60 Hz 1 min

耐冲击电压

线圈与接点间

1,500 V (10 × 160 νs)

2,500 V (2 × 10 νs)
1,500 V (10 × 160 νs)

异极接点间

1,500 V (10 × 160 νs)

同极接点间

振动

耐久

10-55-10 Hz, 2.5 mm 单振幅 (5 mm 双振幅) 、 55～500 Hz, 300 m/s2

误动作

10-55-10 Hz, 1.65 mm 单振幅 (3.3 mm 双振幅) 、 55～500 Hz, 200 m/s2

冲击

耐久

1,000 m/s2

误动作

750 m/s2

寿命

机械

50,000,000 次以上 ( 开关频率36,000次/h)

电气

100,000 次以上 (额定负载开关频率1,800 次/h)

故障率 (P 水准) *3

10 µA 10 mVDC

使用环境温度

-40～70°C (无结冰、无凝露)

使用环境湿度

5%～85%

重量

约0.7 g

注:		上述值为初始值
	1.	测量条件：根据电压下降法，在DC1V 10mA的条件下。
	2.	测量条件：用DC500V兆欧表测量，位置与测量耐压时相同。
	3.	该值是开关频度120次/min时的值，接触电阻的故障判定值50Ω。该值根据开关频率、使用环境的不同会有所变化，请事先确认实际使用条件后再使用。
