注意事项
使用注意事项
安装时
- 外部干扰光可能会导致传感器误动作。此时，请安装在外部干扰光无法进入传感器受光侧的角度，并确认不受外部干扰光的影响。
- 安装传感器时，请将其牢固地安装在平整的面上。

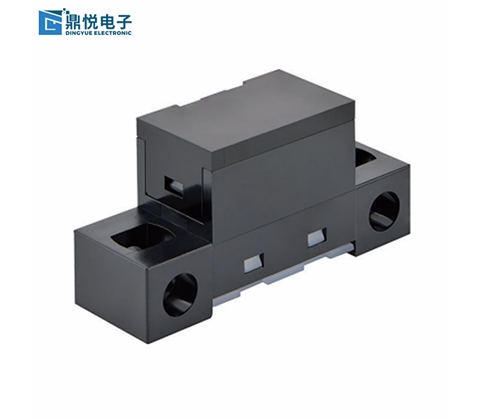

- 用螺钉固定限定反射型传感器时，请使用M3螺钉(为防止螺钉松动，请与直径φ6mm的弹簧垫圈和平垫圈组合使用)。此时，紧固强度请控制在0.54N·m以下。
- 请避免物体碰撞到传感器的检测部。检测面如有损伤，会使特性劣化。
- 使用前请确保未出现因震动、冲击而造成的安装松动和间隙。
接线时
关于浪涌对策
-
电源线上有浪涌发生时，应根据使用环境连接稳压二极管ZD和电容器(0.1～1μF)等，并确认浪涌消失后才能使用。
建议使用20～25V的稳压二极管。
-
请勿使用继电器等小型感性负载。
- 高压线、动力线与本传感器在同一配管或同一槽内进行接线时，会引起感应，从而导致误动作或破损，所以请分开接线或单独配管。
- 安装连接器时，请确认是否已完全锁定。
关于接线时的使用
- 接线固定后， “端子·连接器”的结合部因电线支撑和拉伸而受力时，连接器接触部位和电线等的结合部位会受到损伤，导致接触不良。为线束等电线进行布线与接线时，请避免“端子·连接器”的结合部位受到如下图所示的压力(外力)。
-
接通电源时，请勿接导线。否则会导致损坏。
设计时
关于本传感器的注意事项
本传感器采用调制光方式。设计时应特别注意电源和导线长度的影响。
与直流光方式相比，更容易受到影响。
调制光方式易受电源和导线长度影响的原因
在调制光方式中，投光LED为脉冲灯亮。在该脉冲时间内，本传感器中将相应地流过瞬时大电流，从而使消耗电流发生脉动。在光电传感器等中，通过内置足够容量的电容器，来避免消耗电流的脉动影响，但在本传感器中难以内置足够容量的电容器。所以，导线长度变长时，或根据电源的种类，将无法追踪消耗电流的脉动，使动作处于不稳定状态。
应对措施
< 增加电容器的对策 >
-
在尽量靠近传感器的地方，进行装有10 μF以上的电容器的接线。
(电容器的耐压请设置为传感器电源电压的2倍以上。钽质电容器在这样的使用方法中，在发生短路故障时会有大电流通过，可能引起火灾，所以请不要使用。)
< 导线延长时的对策 >
- 设计时，请将传感器的导线设置在总长2m以内。
-
进行2m以上的接线时，请在2m以内的场所进行装有10μF以上电容器(铝电解电容器等)的接线。
此时，以总长5m左右为限度进行设计。超过5m的情况下，通过PLC等一旦进行传感器输出，请通过PLC带有的通信功能进行传达。 -
实际上，甚至可以延长到5m以上，但可能会受到电缆规格和同时接线的电缆、其他机器发出的干扰的影响等。
此外，还会受到线材料的电阻成分引起的电压下降的影响，因此请对电缆末端和传感器部的电压差及干扰水平等进行充分评价。
< 使用开关电源时的对策 >
-
将传感器连接到开关电源时，请根据需要采取以下任意一项对策。
-
① 在尽量靠近传感器的地方，进行装有10 μF以上电容器(铝电解电容器等)的接线。(电容器的耐压请设置为传感器电源电压的2倍以上。钽质电容器在这样的使用方法中，在发生短路故障时会有大电流通过，可能引起火灾，所以请不要使用。)
-
② 为了避免感应干扰侵入传感器周边的架台，可在传感器附近连接电源的0V线，以降低架台的阻抗。或者，请插入电容器(0.47 μF左右)后再进行连接。
-
③ 请将开关电源的干扰过滤器端子(中点端子～ACG)与电源的筐体(FG)及电源的0V连接。
对连接的线路进行接地或连接到架台，能获得更稳定的工作(由各种电源厂家推荐)。
-
① 在尽量靠近传感器的地方，进行装有10 μF以上电容器(铝电解电容器等)的接线。(电容器的耐压请设置为传感器电源电压的2倍以上。钽质电容器在这样的使用方法中，在发生短路故障时会有大电流通过，可能引起火灾，所以请不要使用。)
< 受到感应噪声干扰时的对策 >
-
-
④ 在传感器本体与安装架台之间，请插入厚度为10mm 左右的绝缘板(塑料制)。
-
< 关于感应噪声的影响 >
-
传感器安装架台(金属)上受到感应杂音影响时，传感器有时会处于与入光状态相同的状态。此时，本传感器的0V端子与安装架台(金属)要以同电位来连接，或在插入电容器(0.47 μF)后，再将0V端子与安装架台(金属)连接。
< 关于接通电源时的影响 >
- 受到电源环境等的影响，当接通电源时，有时会产生输出脉冲。请在接通电源100ms之后，稳定的可检测状态下使用。
