- 印刷基板用端子型
分类 保护构造 接点构成 型号 线圈额定电压 标准型 耐助焊剂型 a接点 G2R-2A AC12, 24, 100/(110) V AC200/(220) V DC5, 6, 12, 24, 48 V DC100 V c接点 G2R-2 AC12, 24, 100/(110) V AC200/(220) V DC5, 6, 12, 24, 48 V DC100 V 塑料密封型 a接点 G2R-2A4 AC12, 24, 100/(110) V AC200/(220) V DC5, 6, 12, 24, 48 V DC100 V c接点 G2R-24 AC12, 24, 100/(110) V AC200/(220) V DC5, 6, 12, 24, 48 V DC100 V 高灵敏度型 耐助焊剂型 a接点 G2R-2A-H DC5, 6, 12, 24, 48 V c接点 G2R-2-H DC5, 6, 12, 24, 48 V 2绕组闭锁型 a接点 G2RK-2A DC5, 6, 12, 24 V c接点 G2RK-2 DC5, 6, 12, 24 V 注: 订购时，请注明线圈额定电压（V） 例: G2R-1A
此外，交付时的包装标记及标注的电压规格为□□□VDC。
- 操作线圈
项目额定电压分类
额定电流 (mA) 线圈电阻
(Ω)动作电压(V) 复位电压(V) 最大容许电压(V) 消耗功率
(VA, W)50 Hz 60 Hz 额定电压的% •标准型
•接线片端子型
•塑料密封型
•高容量型AC12 V 93 75 65 80% 以下. 30% 以上. 140%
( 23°C 时)约. 0.9
(60 Hz)AC24 V 46.5 37.5 260 AC100/(110) V 11 9/(10.6) 4,600 AC200/(220) V 5.5 4.5/(5.3) 20,200 •标准型
•高容量型
•双接点型
•接线片端子型
•塑料密封型DC5 V 106 47 70% 以下. 15% 以上. 170%
( 23°C时)约. 0.53 DC6 V 88.2 68 DC12 V 43.6 275 DC24 V 21.8 1,100 DC48 V 11.5 4,170 DC100 V 5.3 18,860 •高灵敏度型 DC5 V 71.4 70 70% 以下. 15% 以上. 170%
(23°C时)约. 0.36 DC6 V 60 100 DC12 V 30 400 DC24 V 15 1,600 DC48 V 7.5 6,400 注: 1. 额定电流、线圈电阻为线圈温度+23℃时的值，公差为AC额定电流+15%、-20%、DC线圈电阻±10%。 2. AC线圈电阻、线圈电感为参考值。 3. 动作特性为线圈温度+23℃时的值。 4. 最大容许电压为继电器线圈能够施加的电压的最大值。
操作线圈/2绕组闭锁型项目额定电压置位线圈 重置线圈 置位电压(V) 重置电压(V) 最大容许电压(V) 消耗功率
(VA, W)额定电流
(mA)线圈电阻
(Ω)额定电流
(mA)线圈电阻
(Ω)额定电压的% 置位线圈
(mW)重置线圈
(mW)DC5 V 167 30 119 42 70% 以下. 70% 以上. 140%
(at 23°C)约.
850约.
600DC6 V 138 43.5 100 60 DC12 V 70.6 170 50 240 DC24 V 34.6 694 25 960 注: 1. 额定电流、线圈电阻为线圈温度+23℃时的值，公差±10%。 2. 动作特性为线圈温度+23℃时的值。 3. 最大容许电压为继电器线圈能够施加的电压的最大值。 2绕组闭锁型
2c接点

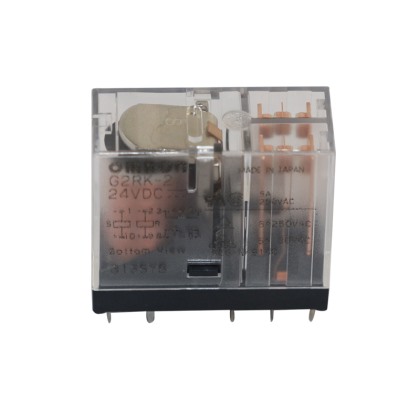

G2RK-2
端子配置 /
内部连接图
(Bottom View)
印刷基板加工尺寸
(Bottom View)
尺寸公差: ±0.1
(请在确认线圈极性后正确配线)
