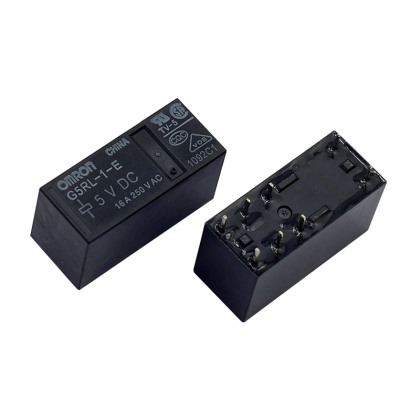

注. 订购时，请注明额定线圈电压（V）。分类 端子形状 接点构成 保护构造 型号 额定线圈电压 最小包装单位 标准型 印刷基板用端子 SPST-NO (1a) 耐助焊剂型 G5RL-1A-LN DC5V, 12V, DC24V 100个/托盘 G5RL-1A-TV8 DC5V, DC12V, DC24V, DC48V 高容量型 G5RL-1A-E-HR DC5V, DC12V, DC24V, DC48V G5RL-1A-E-LN DC5V, DC12V, DC24V G5RL-1A-E-TV8 DC5V, DC12V, DC24V, DC48V SPDT (1c) G5RL-1-E AC24V, AC100V, AC115V/AC120V,
AC200V, AC230V/AC240VG5RL-1-E-HR DC5V, DC12V, DC24V, DC48V
但是，产品外壳和包装上的线圈电压注释将标记为□□ VDC.例: G5RL-1A-LN
- 操作线圈
低噪音型: G5RL-1A(-E)-LN
额定电压
(VDC)额定电流
(mA)线圈电阻
(Ω)动作电压
(V)复位电压
(V)最大容许电压
(V)消耗功率
(mW)额定电压的% 5 106.0 47.2 70%以下 10%以上 110% 约530 12 44.2 272 24 22.1 1,086 注 1. 额定电流和线圈电阻为线圈温度23℃时的值，公差为±10％。 2. 请务必在线圈上并联一个浪涌吸收二极管。 3. 动作特性是在线圈温度为23℃时的测定值。 4. “最大电压”是指继电器线圈能承受的电压最大值。
高抗浪涌型: G5RL-1(A)-E-HR, G5RL-1A(-E)-TV8
额定电压
(VDC)额定电流
(mA)线圈电阻
(Ω)动作电压
(V)复位电压
(V)最大容许电压
(V)消耗功率
(mW)额定电压的% 5 80 62.5 70% 以下 10% 以上 130% 约400 12 33.3 360 24 16.7 1,440 48 8.96 5,358 约430 注 1. 额定电流和线圈电阻为线圈温度23℃时的值，公差为±10％。 2. 动作特性是在线圈温度为23℃时的测定值。 3. "最大电压"是指继电器线圈能承受的电压最大值。
AC线圈型: G5RL-1-E
额定电压
(VAC)50Hz时的额定电流
(mA)60Hz时的额定电流
(mA)线圈电阻
(Ω)动作电压
(V)复位电压
(V)最大容许电压
(V)消耗功率
(mW)额定电压的% 24 31.3 28.3 443 70% 以下 15% 以上 110% 约750 100 7.5 6.88 8,220 115/120 5.85/6.25 5.35/5.70 11,600 200 3.75 3.45 33,000 230/240 3.00/3.13 2.76/2.88 47,600 注 1. 额定电流公差为+15％-20％。 2. 动作特性是在线圈温度为23℃时的测定值。 3. 线圈电阻为参考值。 4. "最大电压"是指继电器线圈能承受的电压最大值。
接点部
低噪音型: G5RL-1A(-E)-LN
负载阻性负载 标准型 高容量型 接点形式 SPST-NO (1a) 接点结构 单 接点材料 Ag合金 额定负载 AC250V 12A
DC24V 12AAC250V 16A
DC24V 16A额定通电电流 12A 16A 最大开关电压 AC250V, DC24V 最大开关电流 12A 16A
高抗浪涌型: G5RL-1(A)-E-HR, G5RL-1A(-E)-TV8
负载阻性负载 标准 大容量 接点结构 SPST-NO (1a) SPST-NO (1a) SPDT (1c) 接点类型 单 接点材质 Ag合金 额定负载 AC250V 12A
DC24V 12AAC250V 16A
DC24V 16AAC250V, DC24V (NO) 16A
AC250V, DC24 V (NC) 5A额定通电电流 12 A 16 A 16 A (NO), 5 A (NC) 最大开关电压 AC250V, DC24V 最大开关电流 12A 16A 16 A (NO), 5 A (NC)
AC线圈型: G5RL-1-E
负载阻性负载 高容量型 接点形式 SPDT (1c) 接点结构 单 接点材料 Ag合金 额定负载 AC250V, DC24V (NO) 16A
AC250V, DC24V (NC) 5A额定通电电流 16 A (NO), 5 A (NC) 最大开关电压 AC250V, DC24V 最大开关电流 16 A (NO), 5 A (NC)
性能
低噪音型: G5RL-1A(-E)-LN项目 分类 标准型 高容量型 接点电阻 100 mΩ 以下 动作时间 15 ms 以下 复位时间 15 ms 以下 绝缘电阻 1,000 MΩ 以上(DC500 V) 耐压 线圈与接点间 AC6,000V 50/60Hz 1min 同极接点间 AC1,000V 50/60Hz 1min 耐冲击电压 线圈与接点间 10 kV (1.2 × 50 νs) 振动 耐久 10~55~10Hz 单振幅0.75mm（双振幅1.5mm） 误动作 10~55~10Hz 单振幅0.75mm（双振幅1.5mm） 冲击 耐久 1,000m/s2 误动作 100m/s2 寿命 误动作 100万次以上（开关频率18,000次/hr） 电气 10万次以上（开关频率1,800次/hr） 5万次以上（1,800次/hr） 故障率 P水准（参考值） DC5V 100mA 使用环境温度 -40~+85℃（无结冰、无凝露） 使用环境湿度 5~85%RH 重量 约10g 注 1. 上述值为初始值。
2. 测量条件：根据电压下降法，在DC5V 1A的条件下。
3. 测量条件：用DC500V兆欧表，在线圈与接点间或同极接点间测量。
4. 复位时间是连接二极管时的数值。
5. P水准为开关频率120次/分钟时的值。
高抗浪涌型: G5RL-1(A)-E-HR, G5RL-1A(-E)-TV8项目 分类 标准型 高容量型 接点电阻 100 mΩ 以下 动作时间 15 ms 以下 复位时间 5 ms 以下 绝缘电阻 1,000 MΩ 以上(DC500 V) 耐压 线圈与接点间 AC6,000V 1mA 50/60Hz 1min 同极接点间 AC1,000V 1mA 50/60Hz 1min 耐冲击电压 线圈与接点间 10 kV (1.2 × 50 νs) 振动 耐久 10~55~10Hz 单振幅0.75mm（双振幅1.5mm） 误动作 10~55~10Hz 单振幅0.75mm（双振幅1.5mm） 冲击 耐久 1,000m/s2 误动作 100m/s2 寿命 机械 1,000万次以上（开关频率18,000次/hr） 电气 10万次以上（开关频率1,800次/hr） 5万次以上（开关频率1,800次/hr） 故障率 P水准（参考值） 100 mA DC5 V 使用环境温度 -40~+85℃（无结冰、无凝露） 使用环境湿度 5% ~ 85% 重量 约10 g 注 1. 上述值为初始值。
2. 测量条件：根据电压下降法，在DC5V 1A的条件下。
3. 测量条件：用DC500V兆欧表，在线圈与接点间或同极接点间测量。
4. 复位时间是连接二极管时的数值。
5. P水准为开关频率120次/分钟时的值。
AC线圈型: G5RL-1-E项目 分类 高容量型 接点电阻 100 mΩ 以下 动作时间 20 ms 以下 复位时间 10 ms 以下 绝缘电阻 1,000 MΩ 以上（DC500V） 耐压 线圈与接点间 AC6,000V 1mA 50/60Hz 1min 同极接点间 AC1,000V 1mA 50/60Hz 1min 耐冲击电压 线圈与接点间 10 kV (1.2 × 50 νs) 振动 耐久 10~55~10Hz 单振幅0.75mm（双振幅1.5mm） 误动作 10~55~10Hz 单振幅0.75mm（双振幅1.5mm） 冲击 耐久 1,000m/s2 误动作 100m/s2 寿命 机械 1,000万次以上（开关频率18,000次/hr） 电气 5万次以上（开关频率720次/hr） 故障率 P水准（参考值） DC24V 40mA 使用环境温度 -40~+70℃（无结冰、无凝露） 使用环境湿度 5~85%RH 重量 约10 g 注 1. 上述值为初始值。
2. 测量条件：根据电压下降法，在DC5V 1A的条件下。
3. 测量条件：用DC500V兆欧表，在线圈与接点间或同极接点间测量。
4. 当NC接点无负载时，阻性负载为NO接点的数值。
5. P水准为开关频率120次/分钟时的值。 (单位: mm)
G5RL-1A-LN
G5RL-1A-TV8
印刷基板加工尺寸(BOTTOM VIEW)
端子配置/内部连接图
(BOTTOM VIEW)
(线圈无极性。)
