高级搜索：

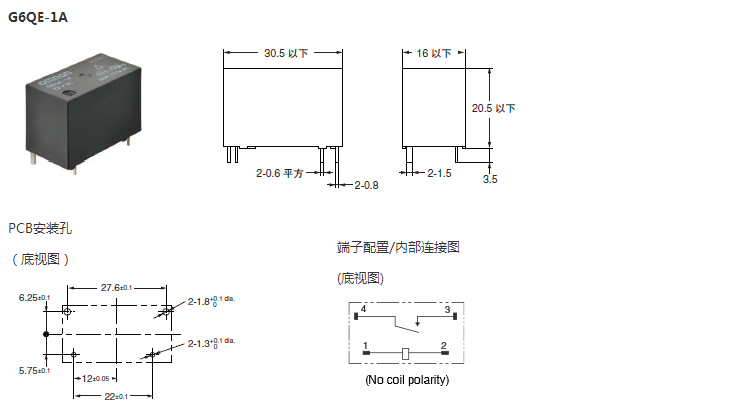

端子形状 分类 接点结构 防护构造 型号 额定线圈电压 最小包装单位 印刷基板用端子 标准型 SPST-NO (1a) 耐助焊剂 G6QE-1A 5VDC
12VDC
24VDC50件/托盘
- 线圈
额定电压 额定电流
(mA)线圈电阻
(Ω)动作电压
(V)复位电压
(V)最大电压
(V)功耗
(mW)额定电压的% DC 5 280 17.9 70% 以下. 5 ~ 23以上 140%
(23ºC时)约1400
约172 *DC 12 116.7 102.9 DC 24 58.3 411.4 Note: 1. 额定电流和电阻是在线圈温度为23°C时的测定值，公差为±10%. 2. 动作特性是在线圈温度为23°C时的测定值。 3. 最大容许电压是继电器线圈工作电源在电压容许拨动范围内的最大值。该值是在环境温度为23°C时的测定值。 * 采用保持电压时的功耗约为172 mW (施加35%的保持电压时)。请在第3页“线圈电压下降（保持电压）”中确认详细信息。
接点接点类型 单 接点材质 银合金（无镉） 额定负载 32 A at 250 VAC （阻性负载） 额定通电电流 32 A 最大开关电压 AC 277 V 最大开关电流 AC: 32A
特性接点电阻 *1 100 m Ω 以下 动作时间 20 ms 以下 复位时间 10 ms 以下 绝缘电阻 *2 1000 MΩ 以上 绝缘强度 线圈与接点间 4,500 VAC, 50/60 Hz持续1 min 同级接点间 2,000 VAC, 50/60 Hz持续1 min 绝缘距离 线圈与接点间 间距: 3.2 mm, 爬电距离: 6.4 mm 耐冲击电压 线圈与接点间 10 kV (1.2×50μs) 抗振性 毁坏 10 ~ 55 ~ 10 Hz单振幅0.75mm
(双振幅1.5mm)
误动作 10 ~ 55 ~ 10 Hz单振幅0.75mm
(双振幅1.5mm)
抗冲击性 毁坏 1,000 m/s2 误动作 200 m/s2 耐久性 机械寿命 1,000,000次以上 (开关频率 18,000 次/h) 电气
（阻性负载）
10万次以上（30 A, 250 VAC, 阻性负载）
5万次以上 (32 A, 250 VAC,阻性负载)
(ON持续1s，OFF持续9s)故障率P水准（参考值） *3 100 mA @ 5 VDC 线圈保持电压 *4 额定线圈电压的35% ~ 80%
（接点通电电流32A，85ºC时）使用环境温度 -40ºC ~ +60ºC (施加额定线圈电压时)
-40ºC to +85ºC (施加35%至80%的保持电压时)
(无结冰或凝露时)使用环境湿度 5% ~ 85% 重量 约17g Note. 上述值为初始值 *1. 测量条件:
在DC 5V, 1 A时采用电压降方法*2. 测量条件：
绝缘电阻是采用500VDC兆欧表测得的，检测位置与测量耐压强度时相同。
*3.
此值在开关频率为120次/分钟的条件下测得。
*4. 采用保持电压时的功耗为172 mW
（施加35%的保持电压时）。请在第3页“线圈电压下降（保持电压）”中确认详细信息。
