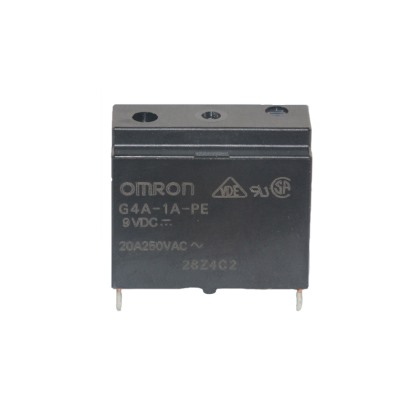

G4A-1A-PE-DC9V

所属类别：功率继电器

产品规格：

G4A-1A-PE-DC9V

所属类别：功率继电器

产品规格：

详细内容

G4A PCB功率继电器
实现通电80A、通电、切断20A的1极小型功率继电器
实现通电80A、通电切断20A的电机负载开闭。
小型却可以实现高容量开闭、高耐久性。
符合UL、CSA空调规格，确保绝缘距离。
采用抗干扰性强的高绝缘构造。
标准品采用耐焊剂构造。

接线片端子、印刷基板端子两用型

接点构成	负载接点端子	线圈端子l	型号	线圈额定电压	最小包装单位
SPST-NO(1a)	#250快接端子	印刷基板用端子	G4A-1A-E	DC12, 24V	50个/托盘

印刷基板端子用端子型

接点构成	负载接点端子	线圈端子	型号	线圈额定电压	最小包装单位
SPST-NO(1a)	印刷基板用端子	印刷基板用端子	G4A-1A-PE	12, 24 VDC	50个/托盘

注:	订购时，请注明线圈额定电压（V）。
	此外，交付时的包装标记及标注的电压规格为□□VDC。

操作线圈

额定电压	12 VDC	24 VDC
额定电流	75 mA	37.5 mA
线圈电阻	160 Ω	640 Ω
动作电压	70%额定电压以下
复位电压	10%额定电压以上
最大容许电压	160%额定电压(23ºC)
消耗功率	约0.9 W

注	1.	额定电流、线圈电阻为线圈温度＋23℃时的值，公差±10%。
	2.	电感为参考值。
	3.	动作特性为线圈温度＋23℃时的值。
	4.	最大容许电压为继电器线圈能够施加的电压的最大值。
