详细内容

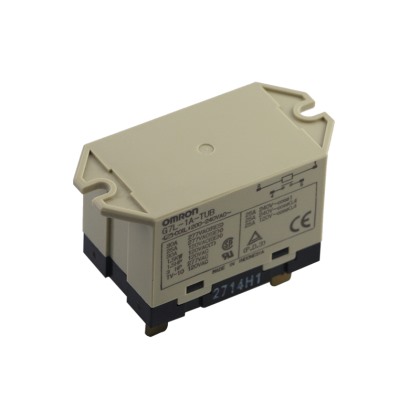

G7L 功率继电器
高容量、高耐压、抗瞬间电压下降性能较强的功率继电器
在额定电压的50%以下即使发生瞬间电压下降，也不会导致接点震颤。
用1个线圈可以覆盖AC100V系列的AC100～120V 50/60Hz及AC200V系列的AC200～240V 50/60Hz，实现了宽范围线圈。
高容量，且对感性负载威力强大。
所有的绝缘材料都采用符合UL94V-0的阻燃材料。
以接线片端子为首，有螺钉端子、印刷基板用端子等丰富的种类。还有表面连接插座。
标准产品已经通过UL、CSA、TUV认证、IEC950标准认证。
接点间隔为3mm的安全设计。
高容量、高耐压、抗瞬间电压下降性能较强的功率继电器
在额定电压的50%以下即使发生瞬间电压下降，也不会导致接点震颤。
用1个线圈可以覆盖AC100V系列的AC100～120V 50/60Hz及AC200V系列的AC200～240V 50/60Hz，实现了宽范围线圈。
高容量，且对感性负载威力强大。
所有的绝缘材料都采用符合UL94V-0的阻燃材料。
以接线片端子为首，有螺钉端子、印刷基板用端子等丰富的种类。还有表面连接插座。
标准产品已经通过UL、CSA、TUV认证、IEC950标准认证。
接点间隔为3mm的安全设计。
- 上部托架安装型
接线片端子型极数 型号 线圈额定电压(V) 最小包装单位 1极 G7L-1A-TUB AC: 12, 24, 100/120, 200/240 20 个/托盘 DC: 6, 12, 24, 48, 100 2极 G7L-2A-TUB AC: 12, 24, 50, 100/120, 200/240 DC: 6, 12, 24, 48, 100
- 操作线圈
项目 额定 电流
(mA)线圈电阻
(Ω)线圈电感（H） 动作电压 复位电压 最大容许电压 功率消耗
(VA-W)额定电压 铁片放开时 铁片动作时 相对于额定电压的比例 AC12V 142 mA - - - 75% 以下 15% 以上 110% 约 1.7
~ 2.5AC24V 71 mA - - - AC50V 34 mA - - - AC100 ~ 120 V 7.0 ~
20.4 mA- - - 75 V 以下 18 V 以上 132 V AC200 ~ 240 V 8.5 ~
10.2 mA- - - 150 V 以下 36 V 以上 264 V AC6V 317 mA 18.9 Ω 0.09 0.21 75% 以下 15% 以上 110% 约 1.9 AC12V 158 mA 75Ω 0.37 0.88 AC24V 79 mA 303Ω 1.42 3.54 AC48 V 40 mA 1220Ω 6.1 15.3 AC100 V 19 mA 5260 21.3 60.0 注: 1. 额定电流、线圈电阻是指线圈温度为+23℃时的值。公差为AC额定电流+15%、-20%、DC线圈电阻±15%。 （AC的额定电流为50/60Hz也相同。） 2. 线圈电感为参考值 3. 动作特性是指线圈温度为+23C时的值。 4. 动作的生基打越拥维电器线阳操作电源的电压客许复动范围内的最大值，环境温度为23ºC.时的值。 5. 额定电压的“～”(如100～ 120)是指额定电压的范围。 - ●上部托架安装型
接线片端子型
G7L-1A-TUB
端子配置/内部接连图
(TOP VIEW)
（无线圈极性）安装孔加工尺寸
