- 印刷基板用端子型

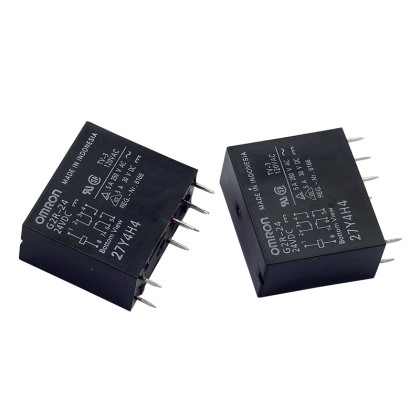

分类 保护构造 接点构成 型号 线圈额定电压 标准型 耐助焊剂型 a接点 G2R-2A AC12, 24, 100/(110) V AC200/(220) V DC5, 6, 12, 24, 48 V DC100 V c接点 G2R-2 AC12, 24, 100/(110) V AC200/(220) V DC5, 6, 12, 24, 48 V DC100 V 塑料密封型 a接点 G2R-2A4 AC12, 24, 100/(110) V AC200/(220) V DC5, 6, 12, 24, 48 V DC100 V c接点 G2R-24 AC12, 24, 100/(110) V AC200/(220) V DC5, 6, 12, 24, 48 V DC100 V 高灵敏度型 耐助焊剂型 a接点 G2R-2A-H DC5, 6, 12, 24, 48 V c接点 G2R-2-H DC5, 6, 12, 24, 48 V 2绕组闭锁型 a接点 G2RK-2A DC5, 6, 12, 24 V c接点 G2RK-2 DC5, 6, 12, 24 V 注: 订购时，请注明线圈额定电压（V） 例: G2R-1A
此外，交付时的包装标记及标注的电压规格为□□□VDC。
全波整流对应型分类 保护构造 接点构成 极数：1极 型号 线圈额定电压 标准型 耐助焊剂型 a接点 G2R-2A-Z DC5, 6, 12, 24, 48 V DC100 V c接点 G2R-2-Z DC12, 24, 48 V DC100 V 塑料密封型 a接点 G2R-2A4-Z DC24, 48 V DC100 V c接点 G2R-24-Z DC5, 12, 24 V DC100 V
超声波洗净对应型分类 保护构造 接点构成 极数：1极 型号 线圈额定电压 标准型 塑料密封型 a接点 G2R-2A4-U AC100/(110) V − DC5, 12, 24 V c接点 G2R-24-U AC12, 24, 100/(110) V
AC200/(220) VDC5, 12, 24, 48 V DC100 V 注: 订购时，请注明线圈额定电压（V）。 例: G2R-1A
此外，交付时的包装标记及标注的电压规格为□□□VDC。 - 操作线圈
项目额定电压分类
额定电流 (mA) 线圈电阻
(Ω)动作电压(V) 复位电压(V) 最大容许电压(V) 消耗功率
(VA, W)50 Hz 60 Hz 额定电压的% •标准型
•接线片端子型
•塑料密封型
•高容量型AC12 V 93 75 65 80% 以下. 30% 以上. 140%
( 23°C 时)约. 0.9
(60 Hz)AC24 V 46.5 37.5 260 AC100/(110) V 11 9/(10.6) 4,600 AC200/(220) V 5.5 4.5/(5.3) 20,200 •标准型
•高容量型
•双接点型
•接线片端子型
•塑料密封型DC5 V 106 47 70% 以下. 15% 以上. 170%
( 23°C时)约. 0.53 DC6 V 88.2 68 DC12 V 43.6 275 DC24 V 21.8 1,100 DC48 V 11.5 4,170 DC100 V 5.3 18,860 •高灵敏度型 DC5 V 71.4 70 70% 以下. 15% 以上. 170%
(23°C时)约. 0.36 DC6 V 60 100 DC12 V 30 400 DC24 V 15 1,600 DC48 V 7.5 6,400 注: 1. 额定电流、线圈电阻为线圈温度+23℃时的值，公差为AC额定电流+15%、-20%、DC线圈电阻±10%。 2. AC线圈电阻、线圈电感为参考值。 3. 动作特性为线圈温度+23℃时的值。 4. 最大容许电压为继电器线圈能够施加的电压的最大值。
操作线圈/2绕组闭锁型项目额定电压置位线圈 重置线圈 置位电压(V) 重置电压(V) 最大容许电压(V) 消耗功率
(VA, W)额定电流
(mA)线圈电阻
(Ω)额定电流
(mA)线圈电阻
(Ω)额定电压的% 置位线圈
(mW)重置线圈
(mW)DC5 V 167 30 119 42 70% 以下. 70% 以上. 140%
(at 23°C)约.
850约.
600DC6 V 138 43.5 100 60 DC12 V 70.6 170 50 240 DC24 V 34.6 694 25 960 注: 1. 额定电流、线圈电阻为线圈温度+23℃时的值，公差±10%。 2. 动作特性为线圈温度+23℃时的值。 3. 最大容许电压为继电器线圈能够施加的电压的最大值。
开关部（接点部）/溶剂保护型分类计数负载项目标准型
接线片端子型（1极接线片）1极 2极 阻性负载 感性负载
(cosφ = 0.4;
L/R = 7 ms)阻性负载 感性负载
(cosφ = 0.4;
L/R = 7 ms)接触结构 单 接点材料 Ag合金(无Cd材料) 额定负载 AC250V 10A DC 30V 10A AC250V 7.5A DC 30V 5A AC250V 5A DC 30V 5A AC250V 2A DC 30V 3A 额定通电电流 10 A 5 A 接点电压的最大值 AC380 V, DC125 V 接点电流的最大值 10 A 5 A 故障率 P水准（参考值＊） DC5V 100mA DC5V 10mA 分类计数负载项目高容量型 双接点型 1极 1极 阻性负载 感性负载
(cosφ = 0.4;
L/R = 7 ms)阻性负载 感性负载
(cosφ = 0.4;
L/R = 7 ms)接触结构 单 双 接点材料 Ag合金(无Cd材料) 额定负载 AC250V 16A DC 30V 16A AC250V 8A DC 30V 8A AC250V 5A DC 30V 5A AC250V 2A DC 30V 3A 额定通电电流 16 A 5 A 接点电压的最大值 AC380 V, DC125 V 接点电流的最大值 16 A 5 A 故障率 P水准（参考值＊） DC5V 100mA DC5V 1mA 分类计数负载项目高灵敏度型 1极 2极 阻性负载 感性负载
(cosφ = 0.4;
L/R = 7 ms)阻性负载 感性负载
(cosφ = 0.4;
L/R = 7 ms)接触结构 单 接点材料 Ag合金(无Cd材料) 额定负载 AC250V 5A DC 30V 5A AC250V 2A DC 30V 3A AC250V 3A DC 30V 3A AC250V 1A DC 30V 1.5A 额定通电电流 5 A 3 A 接点电压的最大值 AC380 V, DC125 V 接点电流的最大值 5 A 3 A 故障率 P水准（参考值＊） DC5V 100mA DC5V 10mA
开关部（接点部）/塑料密封型
* 此值为开关频率在120次/min时的值。分类极数负载项目标准型（单触点型） 1极 2极 阻性负载
(cosφ = 1)感性负载
(cosφ = 0.4; L/R = 7 ms)阻性负载
(cosφ = 1)感性负载
(cosφ = 0.4; L/R = 7 ms)接触机构 单 接点材质 Ag合金(无Cd材料) 额定负载 AC250V 8A
DC30V 8AAC250V 6A
DC30V 4AAC250V 4A
DC30V 4AAC250V 1.5A
DC30V 2.5A额定通电电流 8 A 4 A 接点电压的最大值 AC380 V, DC125 V AC380 V, DC125 V 接点电流的最大值 8 A 4 A 故障率 P水准（参考值＊） DC5V 100mA DC5V 10mA
* 此值为开关频率在120次/min时的值。分类极数负载项目双接点 1极 阻性负载
(cosφ = 1)感性负载
(cosφ = 0.4; L/R = 7 ms)接触机构 双 接点材质 Ag合金(无Cd材料) 额定负载 AC250V 5A
DC30V 5AAC250V 2A
DC30V 3A额定通电电流 5 A 接点电压的最大值 AC380 V, DC125 V 接点电流的最大值 8 A 故障率 P水准（参考值＊） DC5V 1mA
开关部（接点部）/闭锁型
* 此值为开关频率在120次/min时的值。极数负载项目1极 2极 阻性负载
(cosφ = 1)感性负载
(cosφ = 0.4; L/R = 7 ms)阻性负载
(cosφ = 1)感性负载
(cosφ = 0.4; L/R = 7 ms)接触机构 单 接点材质 Ag合金(无Cd材料) Rated load AC250V 5A
DC30V 5AAC250V 3.5A
DC30V 5AAC250V 3A
DC30V 5AAC250V 1.5A
DC30V 5A额定通电电流 5 A 3 A 接点电压的最大值 AC380 V, DC125 V AC380 V, DC125 V 接点电流的最大值 5 A 3 A 故障率P水准（参考值＊） DC5V 100mA DC5V 10mA
性能
标准继电器
注. 上述值为初始值极数项目1极 2极 接触电阻 *1 30 mΩ 以下. *2 50 mΩ 以下. 动作时间 *3 15 ms 以下. 复位时间 *3 AC: 10 ms 以下.; DC: 5 ms 以下. 最大开关频率 机械 18,000 次/hr 额定负载 1,800 次/hr 绝缘电阻 *4 1,000 MΩ 以上. 耐压 线圈与接点间 5,000 VAC, 50/60 Hz 1 min 异极接点间 3,000 VAC, -50/60 Hz
1 min同极接点间 1,000 VAC, 50/60 Hz 1 min 震动 耐久 10～55～10Hz 单振幅0.75mm（双振幅1.5mm） 误动作 10～55～10Hz 单振幅0.75mm（双振幅1.5mm） 冲击 耐久 1,000 m/s2 误动作 励磁200 m/s2 ;
无励磁100m/s2寿命 机械 AC1000万次以上 DC2000万次以上（开关频率18000次/h） 电器 10万次以上（额定负载 开关频次1800次/h） 使用环境温度 -40°C ～ 70ºC (无结冰无凝露) 使用环境湿度 5% ～ 85% 重量 约. 17 g (约. 20 g *5) * 1. 测量条件：根据电压下降法，在DC5V 1A的条件下。 * 2. 高容量型： 最大100mΩ * 3. 测量条件：外加额定操作电压时不包括接点震荡时间。 * 4. 测量条件：用DC500V兆欧表测量，位置与测量耐压时相同 * 5. 接线片端子型的值。
2绕组闭锁型
注. 上述值为初始值极数项目1极 2极 接触电阻 *1 30 mΩ 以下. *2 50 mΩ 以下. 置位 时间 *2 20 ms 以下. 最小脉冲 30 ms 重置 时间 *2 20 ms 以下. 最小脉冲 30 ms 最大开关频率 机械 18,000 次/hr 额定负载 1,800 次/hr 绝缘电阻 *3 1,000 MΩ 以上.(DC500V时) 耐压 线圈接点间 AC5,000 V, 50/60 Hz 1 min 异极接点间 3,000 VAC,
-50/60 Hz
1 min同极接点间
置位·重置线圈间1,000 VAC, 50/60 Hz 1 min 震动 耐久 10～55～10Hz 单振幅0.75mm（双振幅1.5mm） 误动作 10～55～10Hz 单振幅0.75mm（双振幅1.5mm） 冲击 耐久 1,000 m/s2 误动作 置位: 500m/s2 铁片离开
复位: 200m/s2 节点离开寿命 机械 1000万次以上（开关频率18000次/h） 电气 10万次以上（额定负载，开关频率1800次/h） 使用环境温度 -40°C ～ 70ºC (无结冰无凝露) 使用环境湿度 5% ～ 85% 重量 约. 17 g * 1. 测量条件 ：根据电压下降法，在DC5V 1A的条件下。 * 2. 测量条件 ：外加额定操作电压时不包括接点震荡时间。 * 3. 测量条件 ：用DC500V兆欧表测量，位置与测量耐压时相同。
2绕组闭锁型
2c接点
G2RK-2
端子配置 /
内部连接图
(Bottom View)
印刷基板加工尺寸
(Bottom View)
尺寸公差: ±0.1
(请在确认线圈极性后正确配线)2绕组闭锁型
G2RK-2A
端子配置/
内部连接图
(Bottom View)
印刷基板加工尺寸
(Bottom View)
尺寸公差: ±0.1
(请在确认线圈极性后正确配线)
印刷基板用端子型
2c接点
G2R-2, G2R-2-H
端子配置 /
内部连接图
(Bottom View)
印刷基板加工尺寸
(Bottom View)
尺寸公差: ±0.1
(无线圈极性)
