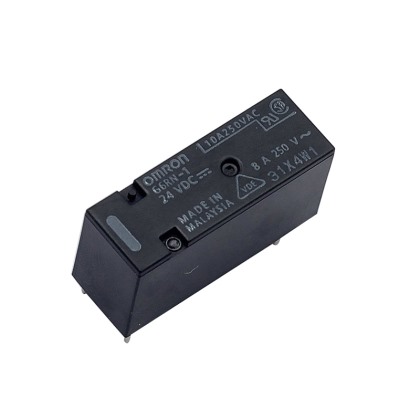

线圈额定值
接点额定值
性能
适用标准
| 额定电压 | DC5V | DC6V | DC12V | DC24V |
|---|---|---|---|---|
| 额定电流 | 43.9mA | 36.6mA | 18.3mA | 9.2mA |
| 线圈电阻 | 114Ω | 164Ω | 655Ω | 2,620Ω |
| 动作电压 | 70%以下 | |||
| 复位电压 | 10%以上 | |||
| 最大容许电压 | 150%(23℃时) | |||
| 功率消耗 | 约220mW | |||
| 注: | 1. | 额定电流、线圈电阻的值指的是线圈温度为+23℃时的值，公差±10％。 |
| 2. | 动作特性是指线圈温度为+23℃时的值。 | |
| 3. | 最大容许电压是指继电器线圈能承受的电压最大值。 |
接点额定值
|
阻性负载 | ||
|---|---|---|---|
| 接触机构 | 单 | ||
| 接点材质 | Ag合金＋镀Au(无Cd材料) | ||
| 额定负载 |
AC250V 8A DC30V 5A |
||
| 额定通电电流 | 8A | ||
| 接点电压的最大值 | AC250V、DC30V | ||
| 接点电流的最大值 | 8A |
性能
| 接触电阻 *1 | 100mΩ以下 | |
|---|---|---|
| 动作时间 | 15ms以下 | |
| 复位时间 | 15ms以下 | |
| 最小置位/复位脉冲宽度 | --- | |
| 绝缘电阻 *2 | 1,000MΩ以上(DC500V时) | |
| 耐压 | 线圈与接点间 | AC4,000V 50/60Hz 1min |
| 同极接点间 | AC1,000V 50/60Hz 1min | |
| 耐冲击电压（线圈与接点间） | 10,000V (1.2×50μs) | |
| 振动 | 耐久 | 0～55～10Hz单振幅0.75mm（双振幅1.5mm） |
| 误动作 |
10～55～10Hz NO: 单振幅0.75mm（双振幅1.5mm） NC: 单振幅0.4mm（双振幅0.8mm） |
|
| 冲击 | 耐久 | 1,000m/s2 |
| 误动作 |
NO: 100m/s2 NC: 50m/s2 |
|
| 寿命 | 机械 | 1,000万次以上（开关频率36,000次/小时） |
| 电气 *3 |
AC250V 8A（阻性负载）5万次以上 DC30V 5A（阻性负载）5万次以上 （额定负载开关频率360次/小时） |
|
| 故障率(P水准) (参考值) *4 | DC5V 10mA | |
| 使用环境温度 | －40～＋85℃（无结冰、无凝露） | |
| 使用环境湿度 | 5～85%RH | |
| 重量 | 约9g | |
| 注: | 测量条件：DC5V 1A 电压下降法。 | |
| 1. | 动作特性是在线圈温度为23C时的测定值。 | |
| 2. | 测量条件：用DC500V绝缘电阻计测量，位置与测量耐压时相同。 | |
| 3. | 动作/释放以及置位/复位的电压测量值是电压（矩形波）的瞬时变化值。 | |
| 4. | 此值为开关频率120次/分时的值。 |
适用标准
| 爬电距离 | 8mm |
|---|---|
| 间距 | 8mm |
| 绝缘材料组别 | IIIa |
| 额定绝缘电压 | 250V |
| 污染等级 | 2 |
| 额定电压 | 250V |
| 过电压等级 | III |
| 继电器底座的跟踪指数 | PTI 250V以上（外壳零件） |
| UL94下的易燃性类别 | V-0 |
| 球压测试(IEC 60695-10-2) | 160℃ |
