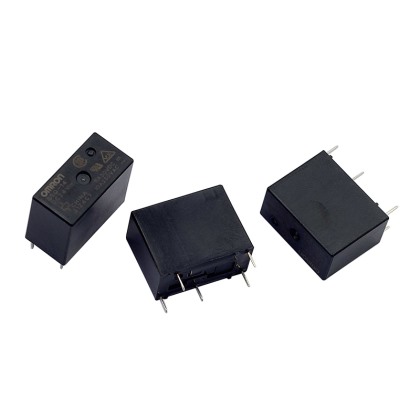

端子形状 市场代码 分类 接点结构 防护构造 型号 额定线圈电压 最小包装单位 印刷电路板用端子 通用继电器 标准 SPST-NO (1a) 耐助焊剂型 G5Q-1A DC5V
DC9V
DC12V
DC24V100 个/托盘 塑料密封型 G5Q-1A4 SPDT (1c) 耐助焊剂型 G5Q-1 G5Q-1-PW DC5V
DC12V
DC24V塑料密封型 G5Q-14 DC5V
DC9V
DC12V
DC24V大容量 SPST-NO (1a) 耐助焊剂型 G5Q-1A-EU DC5V
DC12V
DC24V塑料密封型 G5Q-1A4-EU SPDT (1c) 耐助焊剂型 G5Q-1-EU 塑料密封型 G5Q-14-EU 家用电器 标准 SPST-NO (1a) 耐助焊剂型 G5Q-1A-HA 大容量 G5Q-1A-EU-HA DC12VDC
DC24VDC标准 SPDT (1c) G5Q-1-HA DC5VDC
DC12VDC
DC24VDCG5Q-1-HA-PW 大容量 G5Q-1-EU-HA DC12VDC
DC24VDC额定值
操作线圈
接点构成 额定电压 额定电流
(mA)线圈电阻
(Ω)动作电压
(V)复位电压
(V)最大容许电压
(V)消耗功率
(mW)额定电压的% SPST-NO (1a) DC5V 40 125 75% 以下 5%以上 190%
(23ºC时)约200 DC9V 22.2 405 DC12V 16.7 720 DC24V 8.3 2880 SPDT (1c) DC5V 80 63 5%以上
5 ～ 25%∗约400
约36∗DC9V 44.4 202 DC12V 33.3 360 DC24V 16.7 1440 开关部
项目 电阻负载 SPST-NO (1a) SPDT (1c) 标准 大容量 标准 大容量 接触结构 单 接点材质 银合金（无镉） 接定负载 AC125V 10A
AC125V 3A
AC250V 3A
AC250V 5A
DC30V 5AAC125V 10A
AC125V 3A
AC250V 3A
AC250V 5A
DC30V 5AAC125V 10A (NO)
AC125V 3A (NO)
AC250V 3A (NO)
DC30V 5A(NO)
AC125V 3A (NC)
AC250V 3A (NC)
DC30V 3A(NC)AC250V 10A(NO)
AC125V 3A (NO)
AC250V 3A (NO)
DC30V 5A (NO)
AC125V 3A (NC)
AC250V 3A (NC)
DC30V 3A (NC)额定通电电流 10 A (NO)/3 A (NC) 接点电压最大值 AC277 V, DC30 V 接点电流最大值 AC: 10 A (NO)/3 A (NC)
DC: 5 A (NO)/3 A (NC)性能
项目 标准型 接触电阻∗1 100mΩ 以下 动作时间 10ms以下 复位时间 5ms 以下 绝缘电阻∗2 1,000 mΩ以上 耐压 线圈和接点之间 AC4,000 V, 50/60 Hz 1 min 同极接点之间 AC1,000 V, 50/60 Hz 1 min 耐冲击电压 （线圈和接点之间） 8kV（1.2×50μs） 振动 耐久 10 ～ 55 ～ 10 Hz,单振幅 0.75 mm (双振幅1.5 mm) 误动作 10 ～ 55 ～ 10 Hz,单振幅 0.75 mm (双振幅1.5 mm) 冲击 耐久 1,000m/s2 误动作 100m/s2 寿命 机械 1,000万次以上（开关频率18,000次/h） 电气 -
常开
25,000次：AC250V 10A、阻性负载（动作：ON持续1秒，OFF持续3秒）<大容量型>
50,000次：AC125V 10A、阻性负载（动作：ON持续1秒，OFF持续3秒）
200,000次：AC125V 3A、阻性负载（动作：ON持续1秒，OFF持续1秒）
50,000次：AC250V 5A、阻性负载（动作：ON持续1秒，OFF持续1秒）
100,000次：AC250V 3A、阻性负载（动作：ON持续1秒，OFF持续1秒）
100,000次：DC30V 5A、阻性负载（动作：ON持续1秒，OFF持续1秒） -
常闭
200,000次：AC125V 3A、阻性负载（动作：ON持续1秒，OFF持续1秒）
100,000次：AC250V 3A、阻性负载（动作：ON持续1秒，OFF持续1秒）
100,000次：DC30V 3A、阻性负载（动作：ON持续1秒，OFF持续1秒）
故障率 (P水准) (参考值∗3) DC5V 10mA 使用环境温度 -40ºC ～ 105ºC (无结冰、无凝露)
-40°C ～ 85°C (无结冰、无凝露) < 大容量型 >使用环境湿度 5% ～ 85% (无结冰、无凝露) 重量 约6.5 g 其他数据
爬电距离 6.4 mm 以上 间距 5.5 mm 以上 绝缘材料组别 III a 绝缘类型 线圈接点电路 - 基本（额定电压：400V）/加强（额定电压：250V）
- 微断开
断路接点电路 额定绝缘电压 250V 污染等级 2 额定电压 250 V / 400 V (仅EU耐助焊剂型) 过电压类别 III IEC 61810-1下的保护类别 RT II (耐助焊剂) / RT III (密封) 符合IEC 60335-1的灼热丝 < 仅限HA型号 >
GWT 750°C 以上 (IEC 60695-2-11) / GWFI 850°C 以上 (IEC 60695-2-12)继电器底座的跟踪指数 PTI 250 V以上 (外壳零件) UL94下的易燃性类别 V-0 线圈绝缘类型 F 类 (UL 1446) -
常开
(单位: mm)
G5Q-1A(4)(-EU)(-HA)
-
∗ 平均值
-
印刷基板加工尺寸(BOTTOM VIEW) 公差: ±0.1 mm
端子配置/内部连接图
(BOTTOM VIEW)
无线圈极性
-
