G2RL-1A-E2-CV-HA

所属类别：功率继电器

产品规格：

G2RL-1A-E2-CV-HA

所属类别：功率继电器

产品规格：

详细内容

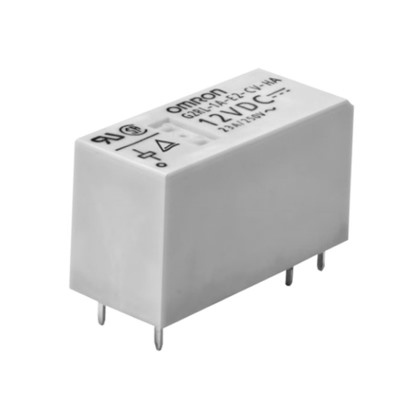

G2RL-1A-E2-CV-HA PCB功率继电器
用于高电流负载开关与高温环境的紧凑型单刀继电器
高电流23 A开关，优于标准G2RL型号。
满足105°C的环境工作温度要求
外形纤薄，最大高度仅为16.7 mm。
线圈与接点之间加强绝缘，可实现10 kV耐冲击电压。
符合EN60335-1 家用电器的安全标准。
绝缘间隙和爬电距离：8mm/8mm 以上
线圈绝缘类型: F类(UL1446)

分类	接点结构	防护构造	型号	额定线圈电压	最小包装单位
大容量与高温	SPST-NO (1a)	耐助焊剂	G2RL-1A-E2-CV-HA	5 VDC 12 VDC 24 VDC	100件/托盘

Note: 1. When ordering, add the rated coil voltage to the model number.Example: G2RL-1A-E2-CV-HA DC5 However, the notation of the coil voltage on the product case will be marked as □□VDC.Note: 2. Place your order in tray (100 pcs./tray) units.

线圈额定值

项目
额定电压

额定电流
（mA）

线圈电阻
（Ω）

动作电压
(V)

复位电压
(V)

最大电压
(V)

功耗
（mW）

额定电压的%

5 VDC

80.0

62.5

75% max.

10% min.

130%
(at 23°C)

约400

12 VDC

33.3

360

24 VDC

16.7

1,440

注	1.	额定电流和线圈电阻是在线圈温度为23℃时的测定值，公差为±10%。
注	2.	动作特性是在线圈温度为23℃时的测定值。
注	3.	"最大电压"是指继电器线圈能承受的电压最大值。
