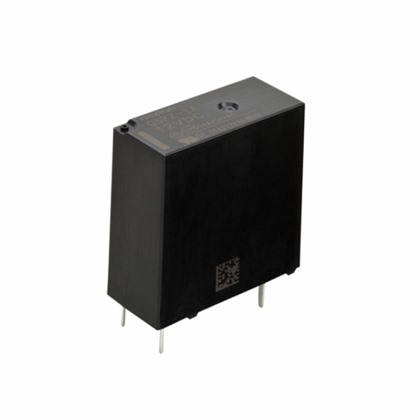

分类 接点构成 防护构造 型号 额定线圈电压 最小包装单位 标准 SPST-NO (1a) 耐助焊剂 G5PZ-1A 5 VDC
12 VDC
24 VDC100件/托盘 大容量 G5PZ-1A-E 注1. 订购时，请在型号后添加额定线圈电压。
但是，产品外壳和包装上的线圈电压注释将标记为
VDC。
- 线圈
项目
额定电压额定电流(mA) 线圈电阻(W) 动作电压(V) 复位电压(V) 最大电压(V) 功耗(mW) 额定电压的% 5 VDC 106 47 75%以下 10%以上 140%
(23°C时)约530 12 VDC 44.1 272 24 VDC 22.1 1087 注 1. 额定电流和线圈电阻是在线圈温度为23℃时的测定值，公差为±10%。 2. 动作特性是在线圈温度为23℃时的测定值。 3. “最大电压”是指继电器线圈能承受的电压最大值。
接点分类标准 大容量 型号G5PZ-1A G5PZ-1A-E 负载项目阻性负载 接点类型 单 接点材质 银合金(无镉) 额定负载 16 A @ 250 VAC 20 A @ 250 VAC 额定通电电流 16 A 20 A 最大开关电压 250 VAC 最大开关电流 16 A 20 A
实际负载寿命(参考值)1. 250 VAC变频器负载(标准) 浪涌电流： 240 A(0-P， 上升时间3 ms或以上)， 电流16 A，切断电流0 A
50,000次以上(23°C时)2. 250 VAC变频器负载(大容量) 浪涌电流： 240 A(0-P， 上升时间3 ms或以上)， 电流20 A，切断电流0 A
50,000次以上(23°C时)
特性分类标准 大容量 型号项目G5PZ-1A G5PZ-1A-E 接点电阻 *1 100 mΩ以下 动作时间 15 ms以下 复位时间 5 ms以下 绝缘电阻 *2 1,000 MΩ以上 绝缘强度 线圈与接点间 4,000 VAC 50/60 Hz 1 min 同极接点间 1,000 VAC 50/60 Hz 1 min 耐冲击电压 线圈与接点间 10 kV (1.2 x 50 μs) 抗振性 毁坏 10～55～10Hz，单振幅0.75 mm
(双振幅1.5 mm)误动作 10～55～10Hz，单振幅0.75 mm
(双振幅1.5 mm)抗冲击性 毁坏 1,000 m/s2 误动作 200 m/s2 耐久性 机械寿命 2,000,000次以上 电气寿命
(阻性负载)100,000次
(250 VAC，16 A时)50,000次
(250 VAC，20 A时)故障率P水准(参考值)*3 5 VDC 100 mA 动作温度 -40 to 70°C
(无结冰或凝露)使用环境湿度 5～85% 重量 约10.5 g 注. 上表中的值为23°C时的初始值。 1. 测量条件：在5 VDC、1A时采用电压降方法 2. 测量条件：采用500 VDC兆欧表在与测量耐压强度相同的位置测得。 3. 此值在开关频率为120次/分钟的条件下测得。 (单位： mm)
G5PZ
PCB安装孔
(底视图)
公差：±0.1mm
端子排列/内部连接
(底视图)
(No coil polarity)●继电器动作后的线圈电压下降(保持电压)
- 如果继电器动作后线圈电压降为保持电压，应先向线圈施加额定电压至少100ms，如下图所示。
- 线圈保持电压需要的电压至少为额定电压的50%。请勿让电压波动使线圈保持电压降至此值以下。
* 线圈电阻是在线圈温度为23℃时的测定值，公差为±10%施加
线圈电压线圈电阻* 功耗 额定电压 100% 475 Ω (5 VDC)
272 Ω (12 VDC)
1087 Ω (24 VDC)约530 mW 保持电压 50% 约133 mW
