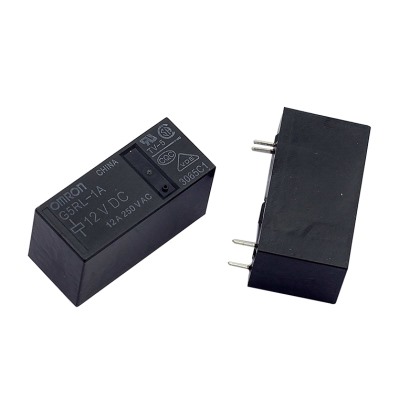

G5RL-1A-DC12V

所属类别：功率继电器

产品规格：

G5RL-1A-DC12V

所属类别：功率继电器

产品规格：

详细内容

G5RL 功率继电器
低背型继电器，品种丰富
低高度：15.7mm
线圈和接点间的清除与漏电间距8mm
耐冲击电压高达10kV
备有AC线圈型
备有高抗浪涌型（瞬间峰值电流高达100A）
备有低噪音型（比标准型G5RL继电器的声压低约10~20dB）
提供额定值符合TV8标准的型号（UL标准采用TV8）

分类	端子形状	接点构成	保护构造	型号	额定线圈电压	最小包装单位
标准型	印刷基板用端子	SPST-NO (1a)	耐助焊剂型	G5RL-1A-LN	DC5V, 12V, DC24V	100个/托盘
标准型				G5RL-1A-TV8	DC5V, DC12V, DC24V, DC48V
高容量型				G5RL-1A-E-HR	DC5V, DC12V, DC24V, DC48V
				G5RL-1A-E-LN	DC5V, DC12V, DC24V
				G5RL-1A-E-TV8	DC5V, DC12V, DC24V, DC48V
		SPDT (1c)		G5RL-1-E	AC24V, AC100V, AC115V/AC120V, AC200V, AC230V/AC240V
		SPDT (1c)		G5RL-1-E-HR	DC5V, DC12V, DC24V, DC48V

注. 订购时，请注明额定线圈电压（V）。

例: G5RL-1A-LN

但是，产品外壳和包装上的线圈电压注释将标记为□□ VDC.

操作线圈
低噪音型: G5RL-1A(-E)-LN

额定电压
(VDC)

额定电流
(mA)

线圈电阻
(Ω)

动作电压
(V)

复位电压
(V)

最大容许电压
(V)

消耗功率
(mW)

额定电压的%

106.0

47.2

70%以下

10%以上

110%

约530

44.2

272

22.1

1,086

注	1.	额定电流和线圈电阻为线圈温度23℃时的值，公差为±10％。
	2.	请务必在线圈上并联一个浪涌吸收二极管。
	3.	动作特性是在线圈温度为23℃时的测定值。
	4.	“最大电压”是指继电器线圈能承受的电压最大值。
