接点构成 保护结构 端子形状 型号 线圈额定电压(V) 最小包装单位 2a ＊ 耐助焊剂型 印刷电路板端子 G2RG-2A-X DC12
DC2460个/托盘 注. 订购时，请注明线圈额定电压(V)。
此外，交付时的包装标记及标注的电压规格为
VDC。
＊ 本产品以使用2极串联布线为前提。- 操作线圈
项目
额定电压(V)额定电流(mA) 线圈电阻(Ω) 动作电压(V) 复位电压(V) 最大容许电压(V) 消耗功率(mW) DC 12 66.6 180 80%以下 10%以上 110%
(23℃时)约800 24 33.3 720 注 1. 额定电流、线圈电阻是线圈温度为+23℃时的值，公差±10％。 2. 动作特性为线圈温度为+23℃时的值。 3. 最大容许电压为继电器线圈能够施加的电压的最大值。
开关部(接点部)2极串联布线时负载项目阻性负载 接触结构 单 接点材质 Ag合金(无Cd材料) 额定负载 DC500V 10A 额定通电电流 8A 接点电压的最大值 DC500V 接点电流最大值 10A
特性接触电阻 ＊1 100mΩ以下 动作时间 15ms以下 复位时间 5ms以下 最大开关频率 机械 18,000次/h 额定负载 1,800次/h 绝缘电阻 ＊2 1,000MΩ以上 耐压 线圈与接点间 AC5,000V 50/60Hz 1min 异极接点间 AC3,000V 50/60Hz 1min 同极接点间 AC1,000V 50/60Hz 1min 耐冲击电压 10kV(1.2×50μs) 绝缘距离 线圈与接点间 空间 ： 8mm、沿面 ： 8mm 振动 耐久 10～55～10Hz 单振幅0.75mm(双振幅1.5mm) 误动作 10～55～10Hz 单振幅0.75mm(双振幅1.5mm) 冲击 耐久 1,000m/s2 误动作 励磁 ： 200m/s2 耐久性 机械 100万次以上(开关频率18,000次/h) 电气 ＊3
(阻性负载、2极串联布线时)DC500V 10A 1万次
DC500V 1A 3万次
(开关频率1,800次/h)使用环境温度 -40～+85℃(无结冰、无凝露) 使用环境湿度 5～85％RH 重量 约22g 注. 上述值为(环境温度23℃)初始值。 ＊ 1. 测量条件：DC5V 1A电压下降法。各接点端子间的值。 ＊ 2. 测量条件：用DC500V绝缘电阻计测量与耐压项目中相同的部位。 ＊ 3. 请将二极管和齐纳二极管接至继电器线圈。 (单位：mm)

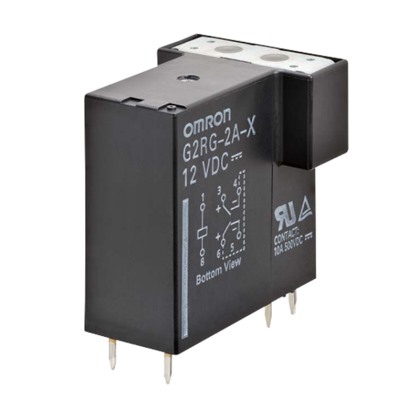

G2RG-2A-X
印刷电路板加工尺寸
(BOTTOM VIEW)
尺寸公差为±0.1mm
端子配置/内部接线图
(BOTTOM VIEW)
开关部有极性，敬请注意。
请务必在2极串联时使用本产品。
(无线圈极性)
